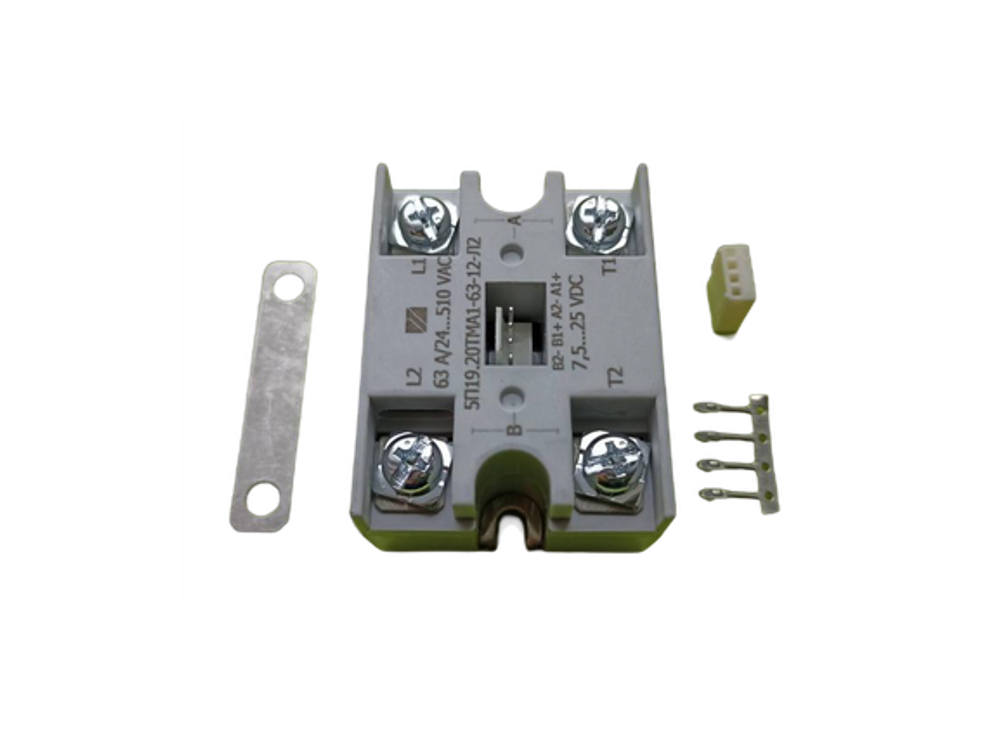

Реле твердотельное 5П19.20ТМА1-63-12-Л2 63А для пароконвектомата Rational 61-202 (Аналог 40.00.453P, 3028.0533, 3028.0533P, 40.00.453, 40.00.453V)

Универсальное двухканальное твердотельное реле Российского производства, можно использовать как аналог, замену для артикулов Rational 40.00.453P, 3028.0533, 3028.0533P, 40.00.453, 40.00.453V - Твердотельное реле CPC / SCC линия, 61-202 / VCC линия\; LM1 LM2 1200V 40А или 65А начиная с 06/1997.

Нагрузка 63 Ампера:

Канал №1: Вход (1) L1, Выход (2) T1, 24-600VAc

Канал №2: Вход (3) L2, Выход (4) T2, 24-600VAc

Управление:

Канал №1: A1+, A2-, 7,5-25VDc

Канал №2: B1+, B2-, 7,5-25VDc

Соответствие силовых контактов Rational = Аналог:

А1/B1 = (1) L1=(3) L2 (установить перемычку)

А2= (2) Т1

B2=(4) T2

Управляющие контакты - полное соответствие.

Внимание!!! При использовании для пароконвектомата Rational (Рациональ) необходимо установить дополнительную перемычку между входами (1) L1 и (3) L2, т.к в данном оборудовании идет распределение одноимённой фазы по двум выходам. Перемычка идет в комплекте с реле. Управляющий разъем идентичен и не требует доработок. Основание рекомендуем смазать термопроводящей пастой. Также необходимо будет слегка рассверлить отверстия клеммных наконечников на проводах тэнов или выкусить кольцо кусачками, сделав наконечник "вилочкой", т.к. диаметр контактных винтов на этом реле немного больше.

Альтернативные артикулы:

RATIONAL: 40.00.453P, 40.01.589P, 3028.0533, 3028.0533P, 40.00.453, 40.00.453V

CELDUC: SOB667330, SOB665300
